WATEX WRO200 -käänteisosmoosijärjestelmä
Saatavilla tilauksesta
Toimitusaika: 2–5 arkipäivää
Puhdasvesisäiliö ja toisen vaiheen paineenkorotuspumppu eivät sisälly toimitukseen. Ne tarvitaan järjestelmän käyttöön ja hankitaan erikseen. Myöskään 500 litran säiliö tai Grundfos SBA3-35A -pumppu ei sisälly tähän tuotteeseen.

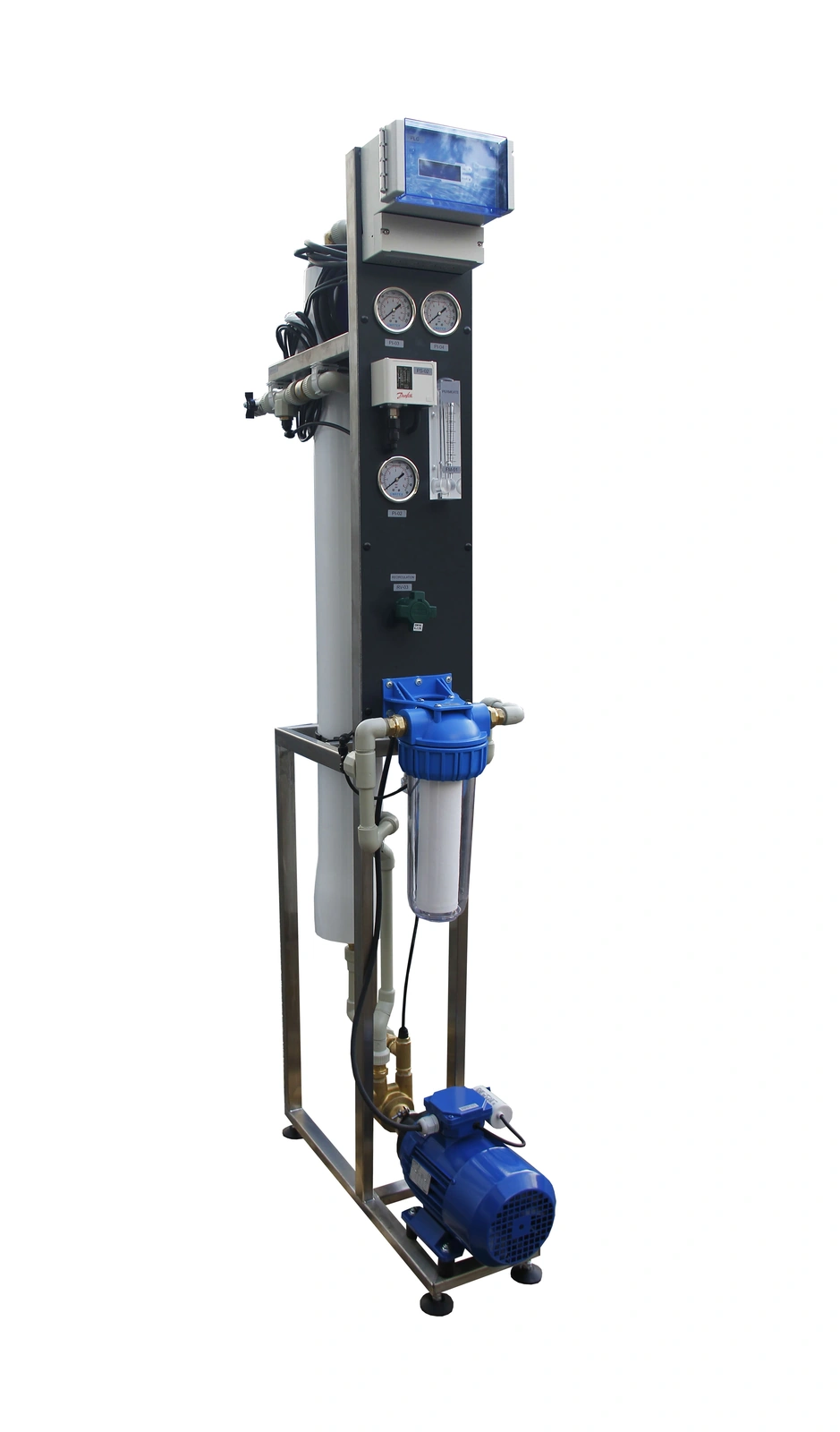

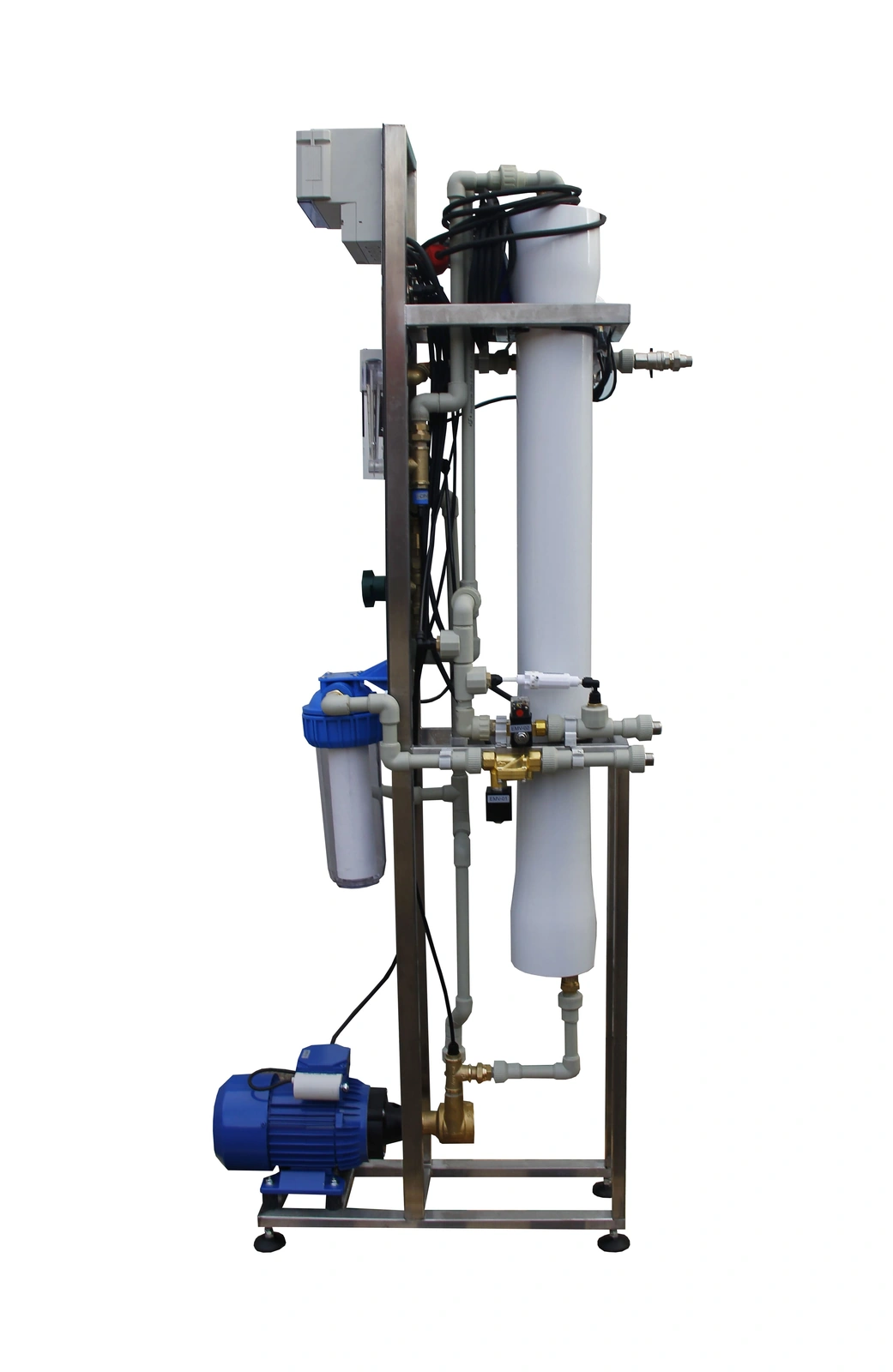

WATEX WRO200 -käänteisosmoosijärjestelmä
Käänteisosmoosiprosessin kuvaus
Käänteisosmoosi (RO, Reverse Osmosis) on kalvosuodatukseen perustuva vedenkäsittelytekniikka, jota käytetään veden demineralisointiin ja suolojen poistoon. Kun raakavesi paineistetaan, vesimolekyylit kulkevat puoliläpäisevän kalvon läpi suuremman liuenneiden aineiden pitoisuuden liuoksesta pienemmän pitoisuuden liuokseen.
Liuenneet suolat, raskasmetallit, orgaaniset yhdisteet, bakteerit ja muut mikro-organismit eivät läpäise kalvoa, vaan ne poistuvat konsentraattina eli retentaattina.
Järjestelmä voi poistaa enintään 99,2 % liuenneista suoloista seuraavien tekijöiden mukaan:
- raakaveden laatu
- lämpötila
- käyttöpaine
- kalvotyyppi
- järjestelmän hydraulinen kokoonpano
Edut
- Kemiallisesti ja mikrobiologisesti turvallinen permeaatti kansainvälisten juomaveden laatuvaatimusten mukaisesti
- Kompakti rakenne ja teollisuustason komponentit
- Vakaa toiminta ja jatkuva suorituskyvyn valvonta
- Kilpailukykyinen hinta-laatusuhde
Käyttökohteet
- Asuinrakennukset ja vapaa-ajan asunnot, joissa juomavedeltä edellytetään korkeaa laatua
- Kaupalliset ja palvelualan kohteet: leipomot, pienpanimot, terveydenhuollon tilat, kylpylät ja hyvinvointikeskukset, hotellit ja vierastalot
- Teolliset käyttökohteet: kastelujärjestelmät, maatalous ja maatilat

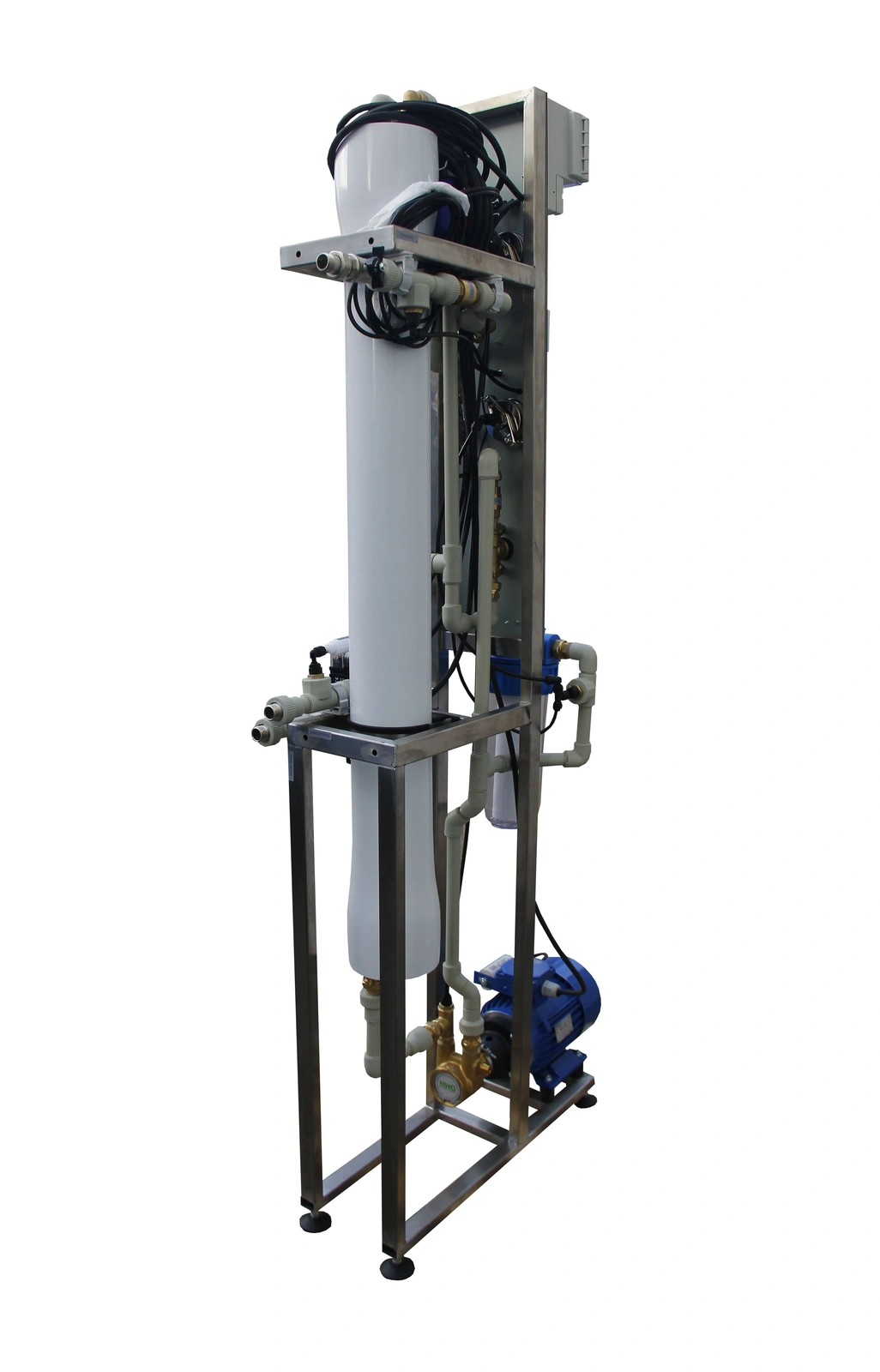

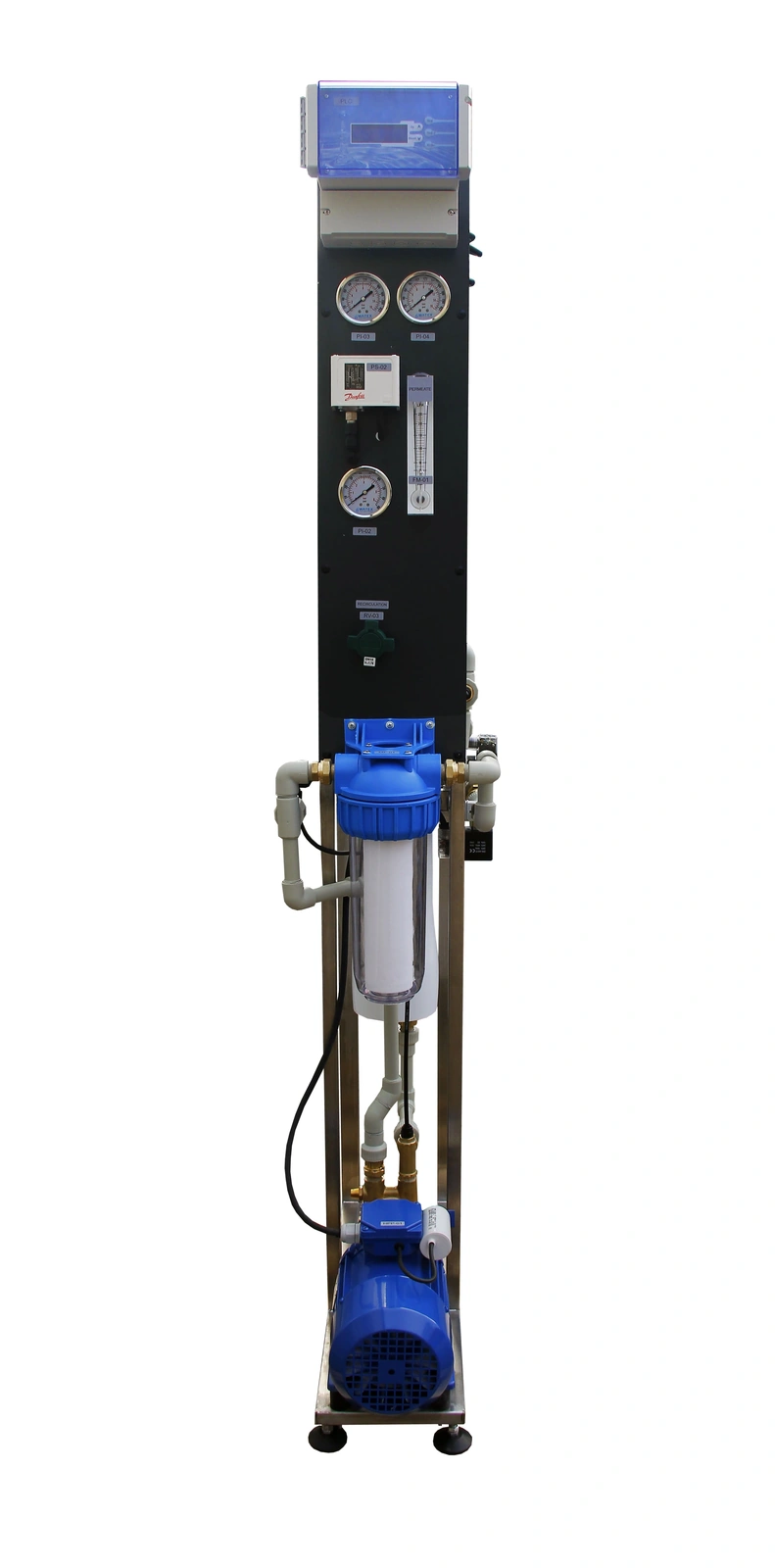

Järjestelmän rakenne ja pääkomponentit
- Korroosionkestävä AISI 304 -ruostumattomasta teräksestä valmistettu runko
- 5 µm:n polypropeeninen sedimenttisuodatin kalvon mekaaniseen suojaukseen
- Elektroninen MANITRONICA-ohjausyksikkö
- Akryyliset permeaatin ja konsentraatin virtausmittarit

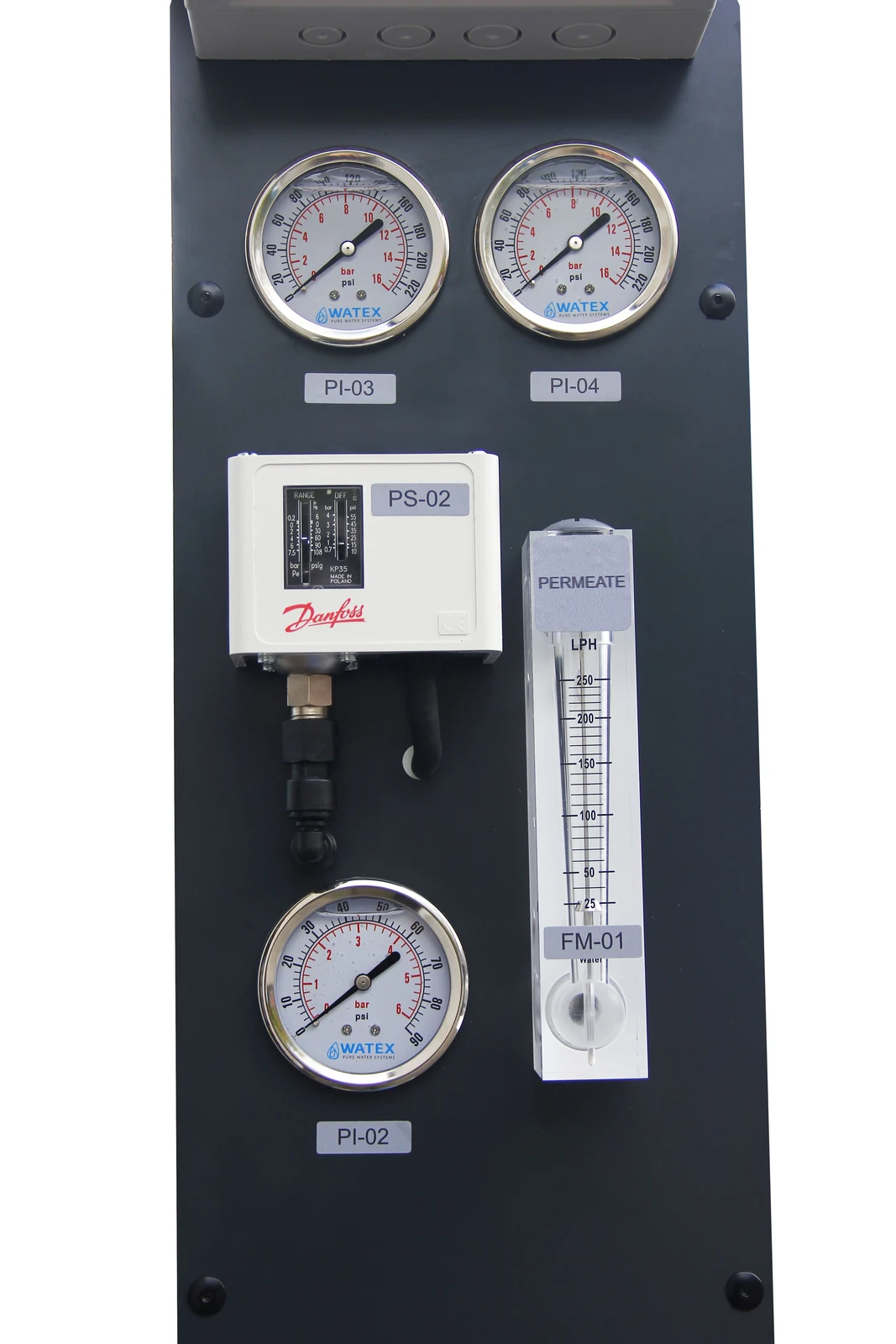

- 4 glyseriinillä täytettyä painemittaria värähtelyn vaimentamiseen

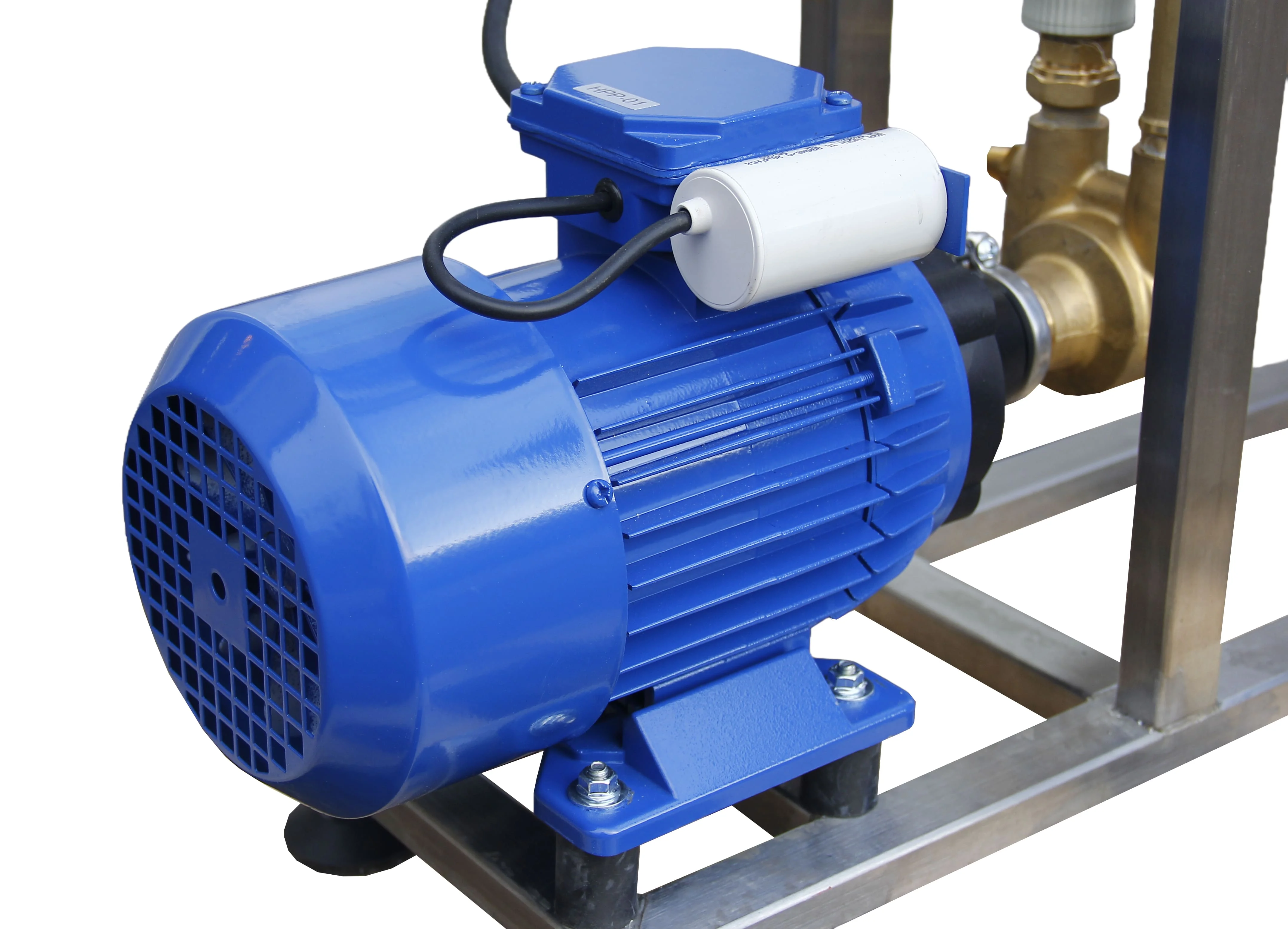

- MWG-korkeapainepumppu

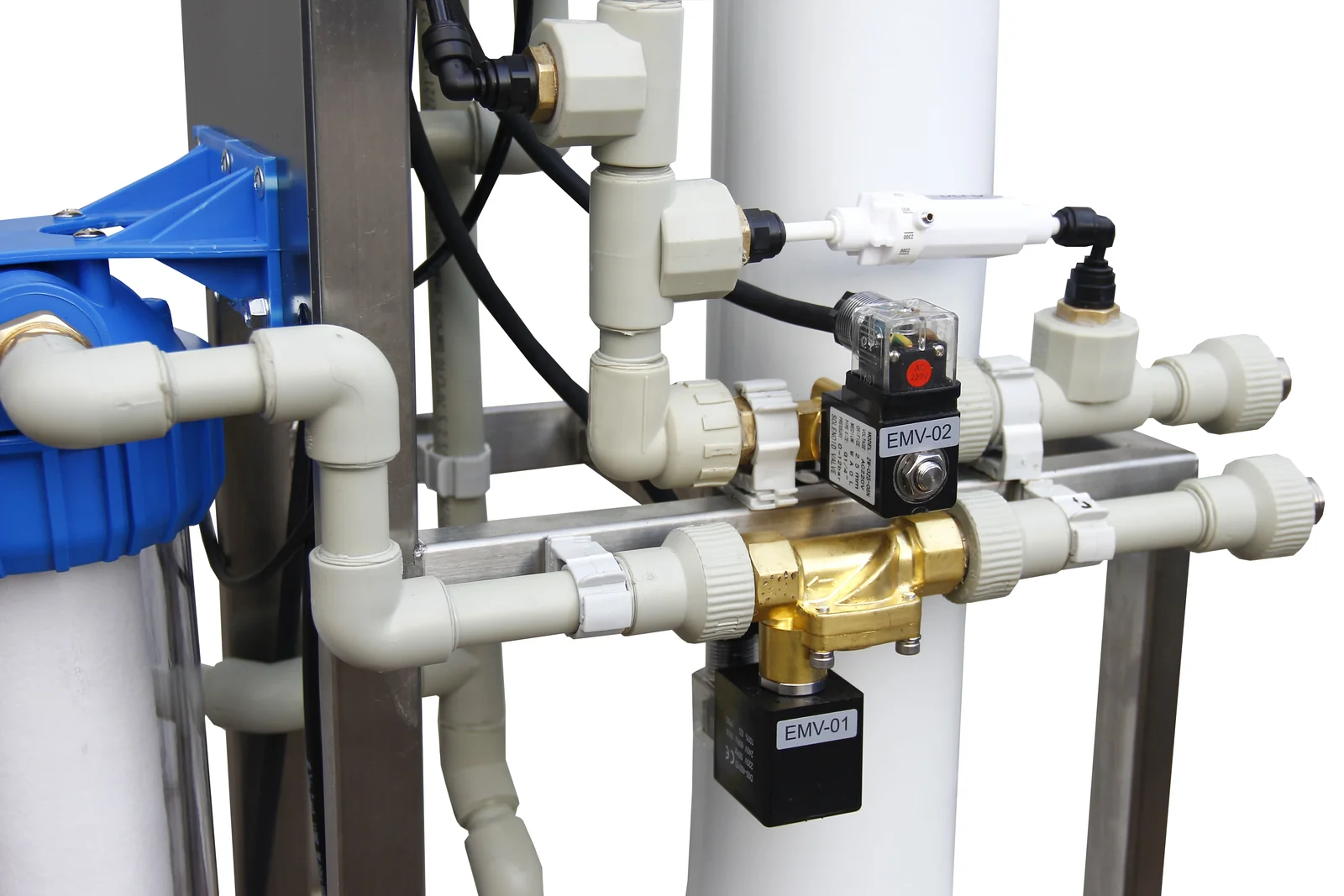

Putkisto:
- liimattavat PVC-U-liittimet PN16
- John Guest -pikaliittimet
- korkeapaineiset hydrauliletkut

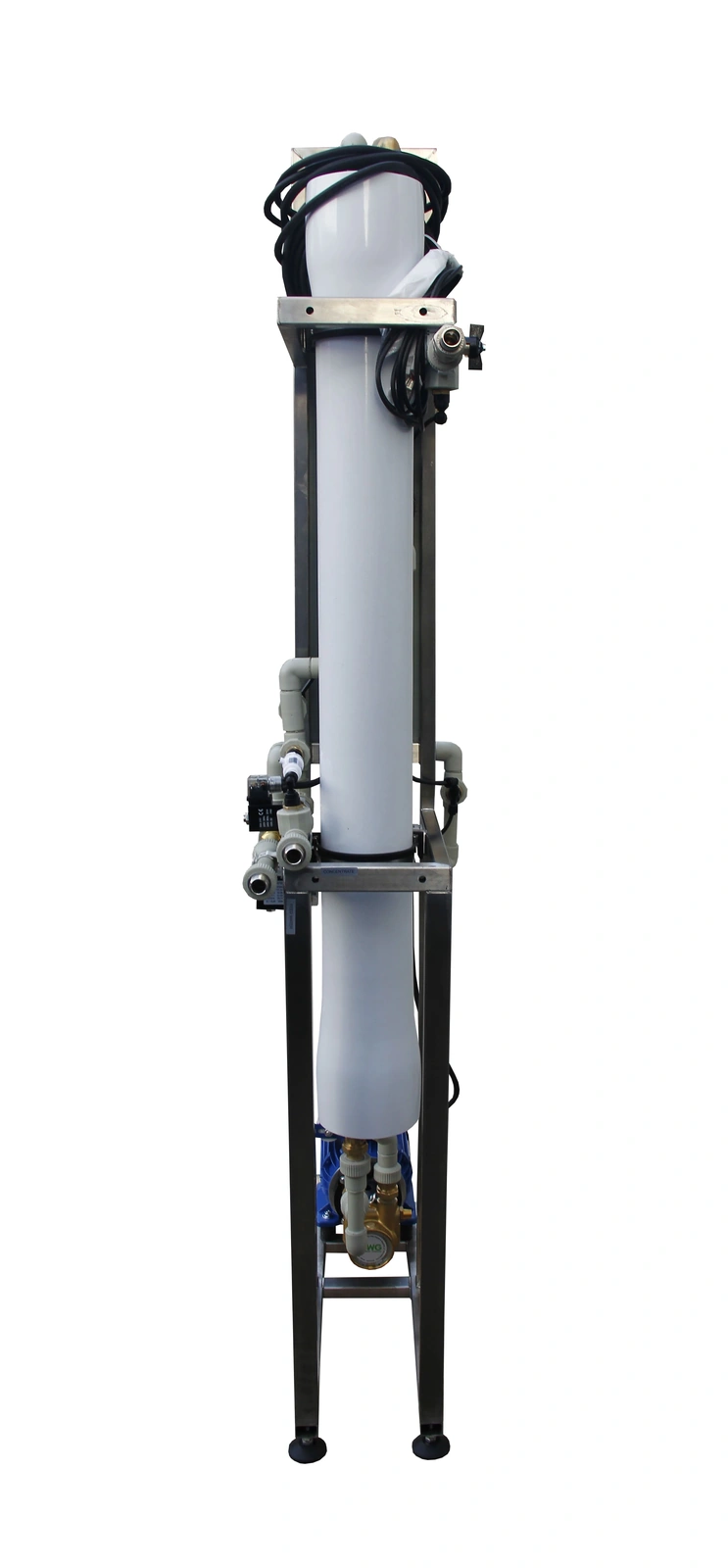

- 1 kpl CSM RE4040-BLN -käänteisosmoosikalvo
- Ohjauspaneelin valaistus
- Värinänvaimentimet korkeapainepumpun ja runkorakenteen alla
Käyttöparametrien ja veden laadun valvonta
- Permeaatin online-sähkönjohtavuusmittari, mittausalue 0–499 µS/cm
- Raakavesijärjestelmän matalapaineanturi ehkäisee korkeapainepumpun kuivakäyntiä
- Paineen valvonta sedimenttisuodattimen jälkeen, korkeapainepumpun jälkeen ja konsentraattilinjassa
- Permeaattivirtaaman valvonta
- Konsentraattivirtaaman mittaus ja säätö
- Pumpun paineensäätöventtiili
- Säädettävä korkean sähkönjohtavuuden hälytys
- Automaattinen ja manuaalinen huuhtelujärjestelmä kalvon suojaamiseksi
- Kiertoventtiili (recirculation control valve)
Asennus- ja käyttöolosuhteet
Raakaveden laadun mukainen esikäsittely on pakollinen:
- mekaaninen suodatus
- raudan ja mangaanin poisto
- vedenpehmennys tai antiskalantin annostelu
- aktiivihiilisuodatus, jos vedessä on klooria
- Raakaveden enimmäisvirtaama: 500 l/h
- Viemäriliitäntä konsentraatin poistoon
- Sähköliitäntä: 1×230 V / 50 Hz / L/N/PE, 16 A:n suojaus
- Raakaveden lämpötila: 0–40 °C
- Ympäristön lämpötila: 0–50 °C
Lisävarusteet ja täydentävät ratkaisut
- Esikäsittelysarjat sedimentin, raudan ja orgaanisen aineksen poistoon sekä pehmennykseen ja aktiivihiilisuodatukseen
- Esikäsittelyn mikrokytkimet ja toimintatilan valvonta
- Mineralisointipatruuna ja pH:n säätömoduuli
- Antiskalantin annostelujärjestelmä kalvon suojaamiseen
Puhdasvesisäiliö ja toisen vaiheen paineenkorotuspumppu eivät sisälly toimitukseen. Ne tarvitaan järjestelmän käyttöön ja hankitaan erikseen. Myöskään 500 litran säiliö tai Grundfos SBA3-35A -pumppu ei sisälly tähän tuotteeseen.
Tekniset tiedot
| Parametri | Yksikkö | Malli WATEX WRO200 |
|---|---|---|
| Nimellistuotto (Qnom)* | l/h | 200–250 |
| Enimmäistuotto (Qmax)* | l/vrk | 4800 |
| Enimmäistalteenotto | % | 70 |
| Enimmäiskäyttöpaine | bar | 15 |
| Järjestelmän mitat (P × L × K) | cm | 50 × 20 × 160 |
| Sähköteho | W | 550 |
| Kalvoelementti (malli ja määrä) | – | CSM RE4040-BLN × 1 |
| Vesiliitännät (tulo – viemäri – konsentraatti) | tuumaa | 3/4'', 1/2'', 1/2'' |
| Paino | kg | 40 |
Rakenne ja komponentit
Runko: ruostumaton teräs AISI 304
Korkeapainepumppu: MWG
Putkistojärjestelmä: PVC-U-putket ja -liittimet PN16
Tulosuodatus: polypropeeninen (PP) 5 µm:n sedimenttisuodatinpatruuna
Ohjaus ja laadunvalvonta
Permeaatin sähkönjohtavuuden mittaus
Matalapainehälytys
Ohjausjärjestelmään kuuluvat:
painekytkimet
painemittarit
virtausmittarit
säätöventtiili
* Permeaatin eli puhdistetun veden tuotto ja laatu riippuvat veden lämpötilasta, vedenpaineesta, kalvomallista ja veden esikäsittelystä
| Leveys (cm) | Korkeus (cm) | Pituus (cm) | Paino (kg) |
|---|---|---|---|
| 50 | 160 | 20 | 40 |
| Leveys (cm) | Korkeus (cm) | Pituus (cm) | Paino (kg) |
|---|---|---|---|
| 50 | 160 | 20 | 40 |
Alla olevista linkeistä voit tarkastella ja ladata seuraavat tiedostot:
WATEX WRO200 – käänteisosmoosijärjestelmän tuotelehti (PDF, suomeksi)
WATEX WRO – käänteisosmoosijärjestelmien esite (PDF, suomeksi)
WATEX WRO – täytettävä käänteisosmoosijärjestelmän tilauslomake (PDF, suomeksi)
